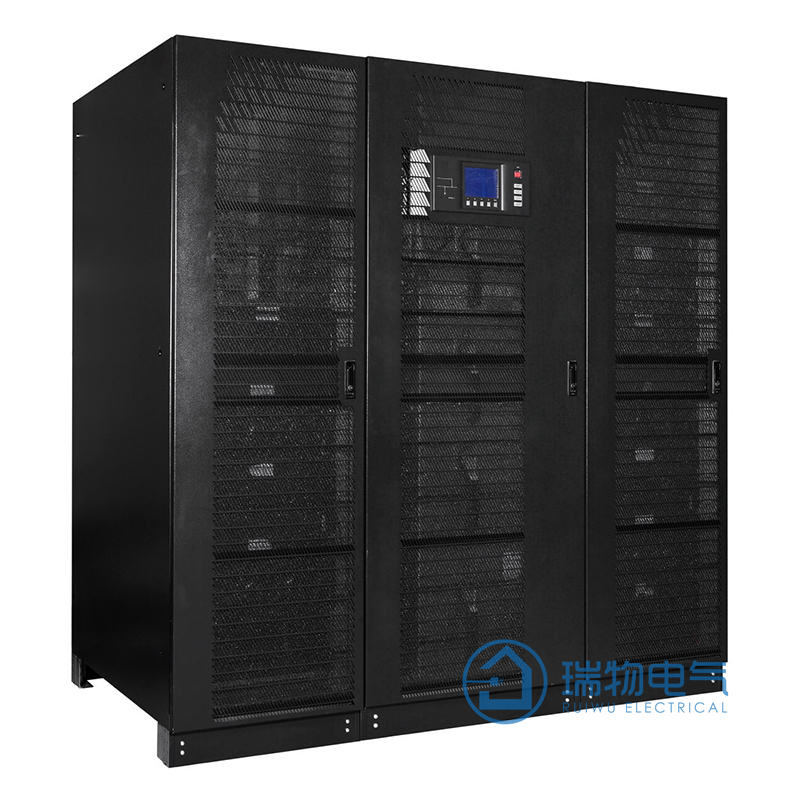

艾默生 Adapt-PM-500KVA-600K框架

：

艾默生 Adapt-PM-500KVA-600k框架详细参数表

容量

500KVA

艾默生 Adapt-PM-500KVA-600K框架输入参数

额定输入电压	380/400/415VAC,三相四线
额定工作频率	50/60Hz
输入电压范围	228-476Vac，-20%~+25%满载，-25%~-40%线性降额。-40%可带50%负载
输入频率范围	40Hz~70Hz
输入功率因数	满载＞0.99，半载＞0.99
输入电流谐波（THDi）	＜3%
输入频率缓启动功能	有，5~30秒可设置

艾默生 Adapt-PM-500KVA-600K框架直流特性

充电器输出稳压精度	1%
直流纹波电压	≤1%

艾默生 Adapt-PM-500KVA-600K框架输出参数

逆变器输出电压	380/400/415VAC 三相四线
输出功率因数	1（kVA-kW）
电压稳定性（稳态）	稳态：＜±1%；瞬态：＜±5%
逆变器过载能力	110%1小时，125%10分钟，150%1分钟
相移转性	带100%均衡负载时：＜1°；带100%不均衡负载时：＜1°
总谐波含量	100%线性负载：1%；100%非线性负载：3%

艾默生 Adapt-PM-500KVA-600K框架 旁路参数

旁路输入电压	380/400/415VAC,三相四线
旁路电压范围	380/400/415VAC,三相四线
旁路电压范围	默认-20%~+15%，-40%、30%、-10%~+10%、+15%等其他范围值可通过软件设置

艾默生 Adapt-PM-500KVA-600K框架系统参数及标准

频率	50Hz/60Hz(可设置)
市电同步跟踪范围	±2Hz(默认值)，±0.5Hz~3Hz每0.5Hz可调
实测频率精度（内部时钟）	50Hz/60Hz±0.02%
系统效率	高达97%

艾默生 Adapt-PM-500KVA-600K工作环境

运行温度范围	0~40℃
存储温度	-25~70℃（不含电池）
相对湿度	0~95%无凝露
最大运行高度	≤海拔1500m,1500m~3000m之间每增加100m，系统降额1%
噪音（1m）	＜70dB
保护等级	IP20（内置防尘滤网）
符合标准	安规：IEC60950-1，IEC62040-1-1/ AS 62040-1-1，电磁兼容：IEC62040-2 / AS 62040-2/EN50091-2 CLASS A，设计与测试：IEC62040-3 / AS 62040-3

艾默生 Adapt-PM-500KVA-600K框架物理指标

尺寸（宽*深*高）	1800*1000*2000 mm
重量	980.00 KG

艾默生 Adapt-PM-500KVA-600K框架保修

标准质保

1年内维修或更换

500KVA 输入AC 380V ：输出AC 380V

输入参数
输入电压	380V AC
输入火线线径	400mm2
输入零线线径	400mm2
输入地线线径	400mm2
输入空开	1250A -输入AC 380V ：输出AC 380V
输出参数
输出电压	380V AC
输出线径	350mm2
输出零线线径	350mm2
输出地线线径	350mm2
输出空开	1000A -输入AC 380V ：输出AC 380V
电池参数
外接电池空开	1600A-输入AC 380V ：输出AC 380V
外接电池线径	600mm2
